Cosa rende un freno a pressione CNC in lamiera in vendita davvero ad alta precisione

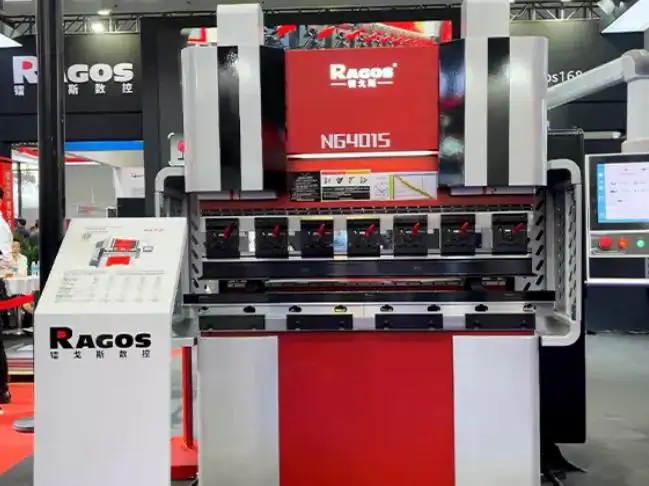

Cosa rende un freno a pressa CNC in lamiera in vendita davvero ad alta precisione? Prima di tutto, cos'è. Un freno a pressa CNC in lamiera è una macchina che piega lastre metalliche con un controller programmabile. Utilizza un ariete, diee e un backgauge per formare angoli precisi. Gli operatori caricano un disegno, sistemano gli utensili e il CNC ripete la curvatura. Idea semplice. Difficile da perfezionare. Piccoli errori nell'inquadratura, nel sistema di movimento o nel feedback possono rovinare una parte. Alcune macchine nascondono questi difetti. Altri li sistemano alla fonte. Nella sezione successiva, spiegheremo come distinguere la differenza - e cosa testare prima di acquistare.

La Pila di Precisione: Frame → Motion → Misurazione → Controllo

Ogni curva inizia con un riferimento. Il nostro telaio in acciaio saldato resistente viene alleviato dalle tensioni e sabbiato dopo la saldatura per eliminare lo stress interno. Questo è importante perché un telaio che si muove o si torce spingerà gli errori in ogni curva, specialmente su parti lunghe. Con una base rigida e stabile, parallelismo e perpendicolità mantengono le loro linee invece di fluttuare sul letto.

Segue un movimento fluido e prevedibile. I trasmissioni a vite a sfera di precisione garantiscono una corsa costante, mentre un design a cerniera progettato appositamente resiste ai danni da carichi eccentrici - pensa a flange corte su un lato del die o a configurazioni scomode al cambio marcia. La macchina non è solo forte; Si muove educatamente.

La misurazione chiude il cerchio. I righelli a doppio reticolo tracciano la posizione in tempo reale della RAM su entrambi i lati, annullando errori causati da usura della guida, variazioni di temperatura o carichi asimmetrici. Invece di presumere dove dovrebbe essere la RAM, il sistema vede dove si trova. È così che otteniamo una precisione di posizionamento di ±0,03 mm dove conta: sotto il calore di produzione, non in condizioni di laboratorio.

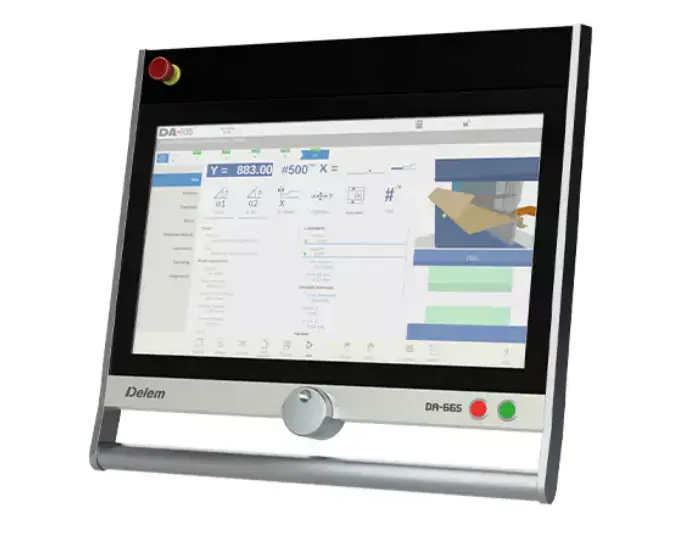

Infine, il controllo lega tutto insieme. Il nostro CNC basato su Delem combina la programmazione rapida 2D con la visualizzazione 3D delle parti sia per la simulazione che per la produzione live. Un display ad alta risoluzione da 24" e nitido mantiene gli operatori orientati, mentre le interfacce di piegatura e correzione dei sensori permettono al controllo di spingere il processo verso tolleranze più strette. La programmazione offline riduce i tempi di configurazione e mantiene il pavimento in movimento.

Perché questo stack risolve i veri problemi?

• Meno pezzi di prova: feedback doppio e correzione in tempo reale rendono il primo articolo giusto e più velocemente.

• Stabile tra i turni: Un telaio e le viti a sfera ridotti allo stress riducono la deriva mentre l'officina si riscalda.

• Fiducia sulle parti lunghe: La vera sincronizzazione sul piano protegge gli angoli a piena lunghezza.

Sicurezza che protegge la capacità di produzione

Velocità e sicurezza sono spesso presentate come un compromesso. Rifiutiamo questa falsa scelta. La nostra protezione ottica utilizza un trasmettitore laser di Classe 1 e un ricevitore per telecamere per monitorare la zona di rilevamento con una risoluzione di rilevamento di 2 mm e una portata ottica fino a 8 m. I LED di stato integrati rendono evidente lo stato del sistema - nessuna congettura, nessun chiacchiere "è armato?". Il risultato: gli operatori mantengono il ram in movimento con fiducia mantenendo una sicurezza moderna e conforme.

Quella fiducia non è astratta. Gli operatori sicuri si sistemano più velocemente, corrono più vicino al takt e esitano meno in curve complesse. In altre parole, un sistema di sicurezza attento si ripaga da solo - sia in produttività che in tranquillità mentale.

Backgauge e Utensili: dove il tempo di allestimento diventa tempo di ciclo

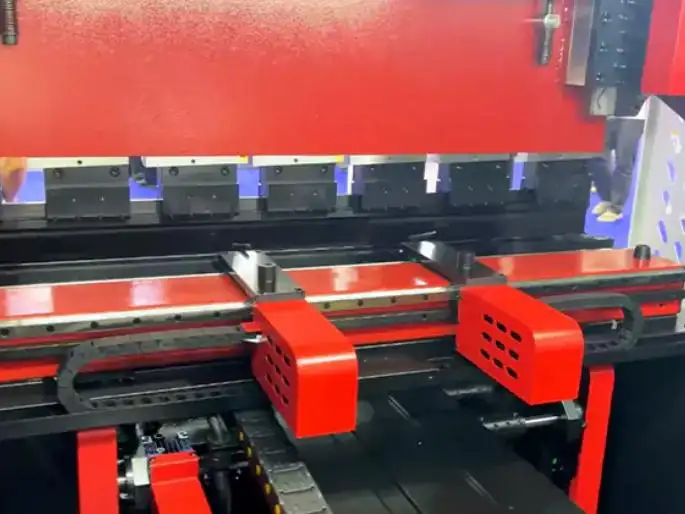

Chiedi a qualsiasi caposquadra: il backgauge fa la differenza sul tuo programma. Il nostro utilizza viti a sfera, guide lineari e cinghie di precisione per colpire posizioni rapide e ripetibili su X, R e Z. Aspettati una ripetibilità di ±0,03 mm con regolazione micrometrica e dita a doppio stop che trattano con cura le parti delicate. Il supporto in lamiera sottile (SPA) trasporta 30 kg per supporto, prevenendo il cedimento su pannelli lunghi e luminosi e proteggendo la qualità della finitura sui componenti visibili.

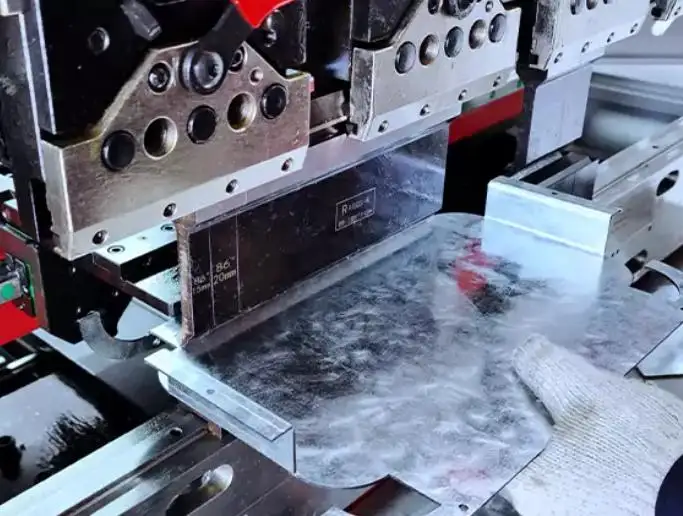

Anche gli stampi e le morsette migliorano silenziosamente la precisione. I porta-tocco europei (stile Amada) permettono di inserire lo snap-in frontale per i pugni sezionali. Una scanalatura di sicurezza assicura i pugni durante i movimenti laterali, mentre una barra anti-caduta protegge sia gli attrezzi che le punte. Si ottiene una ristrutturazione rapida senza rischi e senza la tassa "lenta perché attenta".

Per il lungo periodo, sono prodotti punch e matrici in acciaio ad alta resistenza 42CrMo e trattati termicamente per la durata dell'usura. Offriamo opzioni segmentate per flange corte e profili complessi, e compatibilità con standard comuni (Wila, Amada e altri), così la tua libreria di strumenti esistente rimane un valore aggiunto - non un costo sommato.

Cosa significa questo sul tuo piano?

• Cambi di lavoro più brevi: la serratura con un solo tocco e gli strumenti segmentati riducono il passaggio tra i lavori.
• Bordo più pulito, meno sorprese: un supporto adeguato mantiene le parti sottili piatte e le superfici non segnate.
• Angoli ripetibili su lunghe serie: gli utensili durevoli 42CrMo mantengono la tolleranza quando il programma si fa intenso.

Una definizione pratica di "Alta Precisione"Per un freno a pressa CNC in lamiera

Il marketing ama una singola specifica, ma l'accuratezza è un sistema con cinque pilastri:

1) Integrità strutturale che rimane ferma

Un telaio ad alta resistenza e alleviato dallo stress resiste a microtorsioni e a scorrimento a lungo termine. Lo si vede nelle curve a tutta lunghezza dove gli angoli rimangono costanti senza calze o compensazione costante dell'operatore.

2) Moto prevedibile, misurato in tempo reale

Le viti a sfera garantiscono un escursione fluida; I righello a doppio reticolare misurano entrambi i lati della RAM quindi non si presume la sincronizzazione: viene dimostrata ad ogni ciclo.

3) Controllo che riduce il carico cognitivo

Grafica chiara, programmazione rapida e preparazione offline eliminano attrito. La correzione basata sul sensore sposta gli angoli nelle specifiche senza un infinito tentativi ed errori manuali.

4) Stampo costruito per mantenere la tolleranza

Il 42CrMo trattato termicamente regge il volume e i materiali misti. La segmentazione e i morsetti rapidi ti permettono di cambiare profilo senza "perdere la sensazione" della linea di curvatura.

5) Sicurezza che supporta il flusso

Le tende luminose ad alta risoluzione offrono protezione senza compromettere il tempo di ciclo. La sicurezza sembra più veloce quando gli operatori smettono di dubitare del processo.

• Cosa chiedere quando fai acquisti?

Se stai valutando un freno a pressa CNC in lamiera, richiedi una prova, non slogan:

• Testare un pannello lungo e sottile e una flangia corta e rigida. Guarda la sincronizzazione da sinistra a destra.

• Revisionare i record di sollievo delle tensioni del telaio e i processi di lavorazione del letto.

• Verifica la ripetibilità del backgauge su tutti gli assi programmati.

• Attivare il sistema di sicurezza durante una configurazione e osservare il comportamento di recupero.

• Validare la coerenza dell'angolo reale: primo articolo, metà corsa e fine turno.

• Un buon freno a pressione renderà questi controlli di routine. Uno grande li renderà noiosi.

Siete pronti a vederlo nelle vostre parti?

Se vuoi curve ±0,03 mm, cambi più veloci e operatori sicuri, parla con JS RAGOS. Inviaci il tuo disegno e la fascia di tolleranza; Consiglieremo una configurazione, eseguiremo un esempio di piegatura e illustreremo i tempi di ciclo che puoi realisticamente aspettarti da un freno a pressione CNC in lamiera nel tuo flusso di lavoro.
