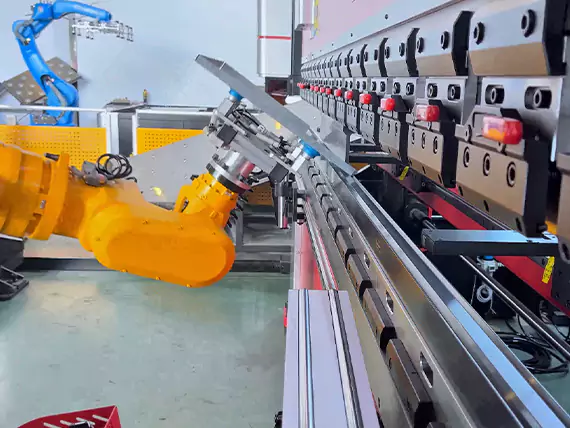

Cella di freno a pressa robotica

JS RAGOS configura ogni cella robotica del freno a pressione attorno alla geometria effettiva del pezzo, Materiale, Volume di produzione e sequenza di curvatura. Il sistema può integrare FANUC, CHI, Robot ABB o Yaskawa con freni a pressione CNC, WILA, Stampatura AMADA o Rolleri, Grip personalizzati e attrezzature di posizionamento per creare un processo di flessione coordinato.

Per i produttori che valutano come il robot, Freno a pressione, Impugnatura e attrezzatura ausiliaria funzionano insieme, La nostra guida a robotic press brake cell technology spiega il processo di automazione, Architettura del sistema e considerazioni chiave in maggiore dettaglio.

Questo approccio orientato all'applicazione aiuta a ridurre la manipolazione manuale, migliorare la consistenza della flessione e ridurre i tempi di ciclo mantenendo la flessibilità necessaria per le diverse dimensioni dei pezzi e i requisiti di produzione.

Progettiamo e costruiamo Impugnature personalizzate all'estremità del braccio Su misura per le tue parti, Processi, e robot. Dalla lavorazione di fogli sottili a lastre pesanti, tubo, e assemblaggi di involucro, I nostri pinzecchi sono progettati per Alta stabilità, Cicli veloci, e maneggevolezza senza graffi—perfetto per piegare celle, Linee di saldatura, e caricamento/scarica automatica del freno a pressione.

Una moderna Celle di Piegamento è progettata per essere efficiente, Operazioni automatizzate di piegatura della lamiera. La sua disposizione è ottimizzata per garantire un flusso fluido dei materiali, precisione, e sicurezza dell'operatore. I componenti principali tipicamente includono:

• Piastra di caricamento – Dove vengono posizionati i fogli grezzi, Pronti per la piegatura.
• Tabella di allineamento – Garantisce che le lastre siano posizionate correttamente per piegare accurate.
• Area di piegatura – Il freno a pressa principale o la macchina per piegare.
• Tavolo Ribaltale/Rotante – Per parti che necessitano di più pieghe su lati diversi.
• Scarico della piastra – Dove vengono raccolte le parti finite.
• Armadietti a pavimento – Spazio per lo stoccaggio di attrezzi e accessori, Mantenere l'ambiente di lavoro organizzato.

Robot piegatore a 7 assi

Il nostro robot piegatore a 7 assi è progettato per la massima flessibilità ed efficienza nella piegatura della lamiera.

• Manipolazione dei pezzi lunghi – Piega facilmente i pezzi più lunghi con grande precisione.
• Scalabilità futura – Pronto a gestire più parti man mano che aumentano le richieste di produzione.
• Posizionamento flessibile – Il robot può essere spostato da parte, Permettendo agli operatori di piegare manualmente parti aggiuntive quando necessario.
• Alta Efficienza – Funziona perfettamente con freni a pressione e linee automatiche per aumentare la produttività.

Un tavolo ribaltabile viene utilizzato nelle operazioni di piegatura per girare o ruotare i pezzi, Permettendo più curve su lati diversi. Migliora l'efficienza del flusso di lavoro, riduce la manipolazione manuale, e garantisce un posizionamento preciso per parti complesse.

DSP LASER protegge l'operatore della pressa piegatrice dal pericolo di schiacciamento che può avvenire accidentalmente tra la parte mobile della macchina e quella fissa. L'idea progettuale di questo dispositivo è quella di dotare la parte mobile della pressa piegatrice di una zona di protezione.

Si tratta di un volume di dimensioni idonee e speciali generato da DSP LASER e posto sotto il vertice superiore dell'utensile ad una distanza superiore a quella che la macchina richiede per l'arresto. Quindi la zona di protezione, che si muove insieme alla parte mobile perché parte integrante di essa, Avanza la corsa di questo verso il fisso pert. Un ostacolo (ad esempio le dita dell'operatore) quando si entra nella zona di protezione. Viene rilevato immediatamente causando di conseguenza l'interruzione del movimento della parte mobile.

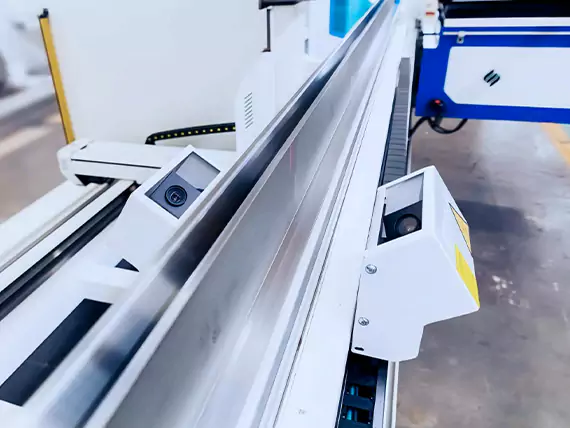

Il sistema di controllo laser, sviluppato con Data-M & Componenti di visione, garantisce angoli di piegatura estremamente precisi dopo una sola operazione di piegatura.

Come un sistema completamente automatico, Soluzione di misurazione dell'angolo di piegatura assistita da laser per presse piegatrici CNC, iMeasure offre un rilevamento preciso dell'angolo indipendentemente dal tipo di materiale o dallo spessore. Con una precisione superiore a ±0,1°, Raggiunge un livello di precisione precedentemente irraggiungibile.

Il sistema corregge automaticamente gli angoli di piegatura proiettando un raggio laser sulla superficie della lamiera, che viene poi rilevato da una telecamera. Calcolando l'angolo tra il raggio laser e l'asse della telecamera, Il sistema determina l'angolo di piegatura effettivo, compensa il ritorno elastico, e ottimizza la forza applicata per risultati perfetti.

Attualmente compatibile con Chi, Yaskawa, FICO, Fanuc, e Mitsubishi Robot — Altri marchi in arrivo a breve.

✨ Caratteristiche principali del nostro software 3D

• Impugnatura automatica & Calcolo del percorso→ Configurazione veloce e precisa.
• Coinvolgimento visivo interattivo→ Regolazione in tempo reale facile.
• Regolazione manuale→ Regolare i percorsi dei robot con semplici punti di controllo.
• Supporta il vuoto & Fermole a pinza→ Flessibile per utensili complessi.
• Supporta i sistemi ferroviari→ Ideale per celle a piegatura di grandi dimensioni.
• Configurazione semplice dello stacking→ Più veloce, flusso produttivo più pulito.
• CCodice NC per entrambe le macchine & robot→ Comunicazione fluida.
• Funzionamento sincronizzato→ Flessione stabile ed efficiente.
