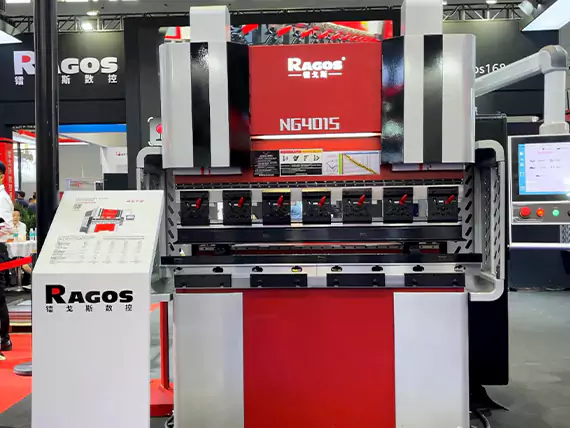

Pressa piegatrice elettrica

🔹 Costruzione del telaio

La macchina adotta un telaio in acciaio saldato resistente, Fornisce un'eccellente rigidità, forza, e durabilità per prestazioni stabili a lungo termine.

🔹 Trattamento termico & Granigliatura

Dopo la saldatura, l'intero telaio subisce Trattamento termico per alleviare lo stress e Granigliatura, il che rimuove efficacemente lo stress interno, minimizza la deformazione, e migliora la stabilità strutturale.

🔹 Lavorazione di Precisione CNC

Tutte le superfici di montaggio critiche sono lavorate in un Operazione di serraggio singolo su un centro di lavorazione verticale CNC. Questo garantisce un eccezionale parallelismo e perpendicolarità, Offrendo una precisione superiore e una qualità costante della piegatura.

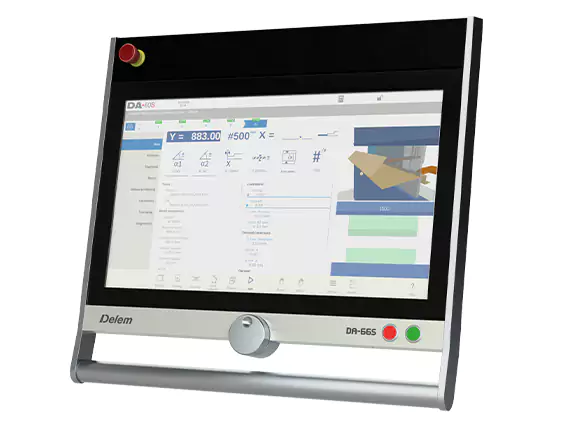

• Modalità di programmazione a schermo touch grafico 2D
• Rappresentazione 3D delle macchine, nella simulazione e nella produzione
• 24" TFT a colori ad alta risoluzione
• Compatibilità con Delem Modusys (Scalabilità e adattività dei moduli)
• USB, Interfacciamento periferico
• Supporto applicativo specifico per l'utente all'interno dell'ambiente multitasking del controllo
• Sensore di flessione & Correzione dell'interfaccia
• Software offline Profile-S2D

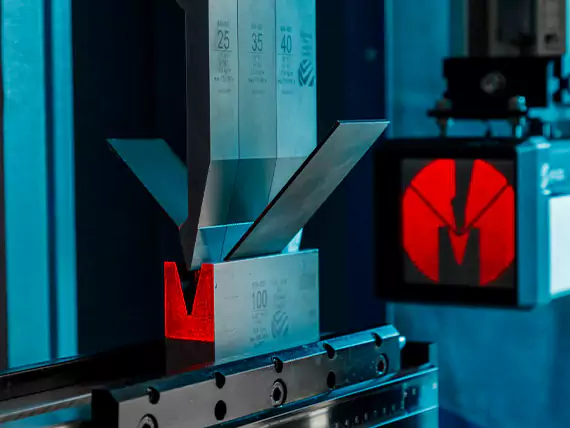

1. Funzioni di protezione ottica：appoggiare
2. Funzioni di imaging ottico：appoggiare
3. Trasmettitore laser: Laser a blocco CLASSE 1
4. Ricevitore: Ricevitore fotocamera con processore d'immagine integrato
5. Portata ottica massima consigliata: 8 metri
6. Area di rilevamento: 30mm(H)x30 millimetri(In)
7. Risoluzione minima di rilevamento degli oggetti: 2mm
8. Tipo di connettore: M12 a 12 pin
9. Compatibilità degli strumenti: Utensili a V e utensili non standard
10. LED di stato integrati: appoggiare

Sulla macchina JS Ragos, Due righelli a griglia eliminano le variazioni di precisione causate dall'usura delle guide rail, Ottenere una sincronizzazione accurata e migliorare la stabilità strutturale.

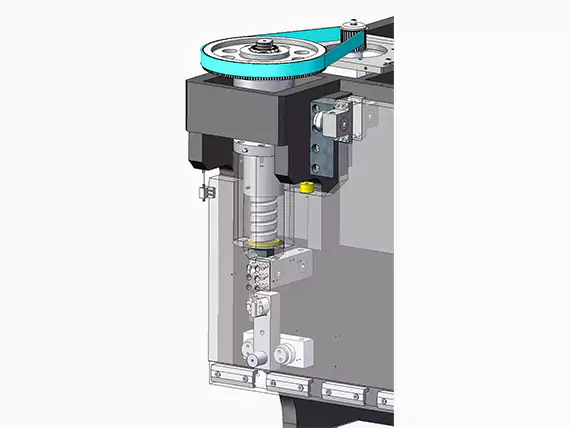

Un movimento fluido e una sincronizzazione affidabile sono garantiti da una coppia di propulsioni a vite a sfera ad alta precisione, e i danni causati da carichi eccentrici sono evitati dalla costruzione accuratamente realizzata a cerniera.
Una superiore precisione nella flessione e un'affidabilità operativa a lungo termine sono garantite dalla posizione altamente accurata del sistema, che viene ottenuta utilizzando la gestione del feedback del righello a reticulo in tempo reale.

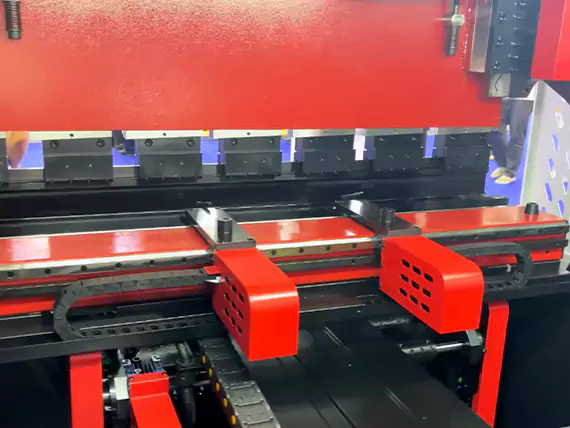

Sistema di Backgauge ad Alta Precisione

I nostri freni a pressione sono dotati di un Sistema di retroscartamento ad alta precisione, progettato per garantire una velocità, accurato, e posizionamento ripetibile della lamiera. Utilizzando Viti a sfera, Guide lineari, e cinture di precisione, Il sistema garantisce movimento fluido e affidabilità a lungo termine.

Caratteristiche principali:

• ±0.0Precisione di posizionamento a 3 mm
• Movimento ad alta velocità su X, R, e gli assi Z
• Regolazione micrometrica con dita a doppia chiusura
• Sistema di supporto a lamiera sottile (SPA) con una capacità di carico di 30 kg per supporto
• Progettazione modulare, Flessibile per 4, 6, o configurazioni multiasse

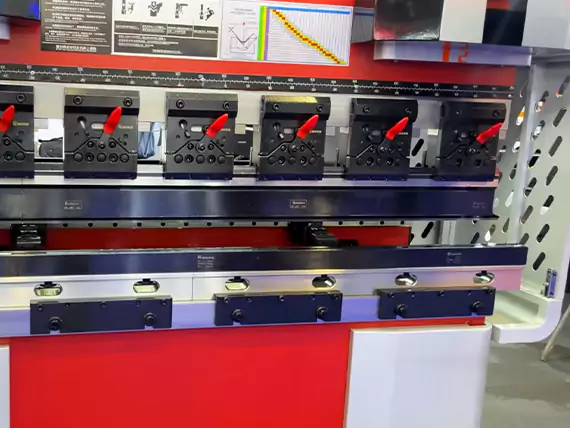

Caricamento rapido

I punzoni più piccoli e sezionati possono essere sganciati dentro e fuori dalla parte anteriore del supporto.

Scanalatura di sicurezza

È disponibile una piastra speciale che monta il punzone sulla macchina, attivando la scanalatura di sicurezza sulla pozione superiore del portapunzoni. Questa speciale piastra di morsaggio impedisce che il punzone cada quando è necessario un movimento orizzontale della pinza.

Sicurezza dell'operatore

La barra di prevenzione delle cadute impedisce che i punzoni cadano dal portapunzoni durante la configurazione, aumentando la sicurezza dell'operatore. Una volta inserito il punzone nella morsa, Il punch può essere spostato in qualsiasi punto lungo il piano del freno, eliminando la possibilità che cada fuori dalla morsa.

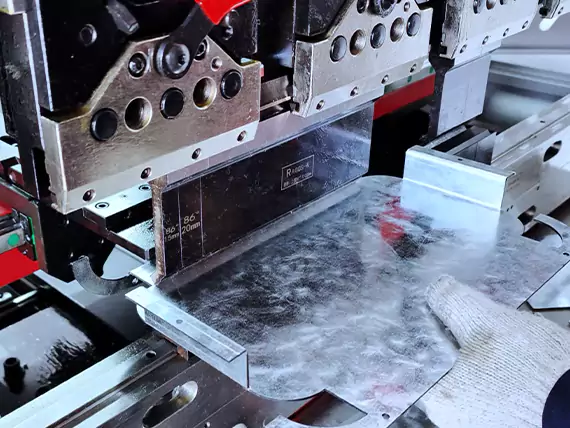

Noi forniamo Utensili personalizzati per freni a pressione per soddisfare diverse applicazioni di piegatura. Tutti i nostri attrezzi sono fatti di Acciaio ad alta resistenza 42CrMo, con trattamento termico per garantire un'eccellente durezza, durabilità, e lunga durata operativa.

Offriamo anche Servizi di Utensili Segmentati, permettendo configurazioni flessibili per diverse lunghezze e forme di piegatura. I nostri utensili possono essere personalizzati per adattarsi Wila, Amada, e altri sistemi di utensili standard, Garantire compatibilità e facile installazione.
