Macchina per laminare piastre a 4 rulli

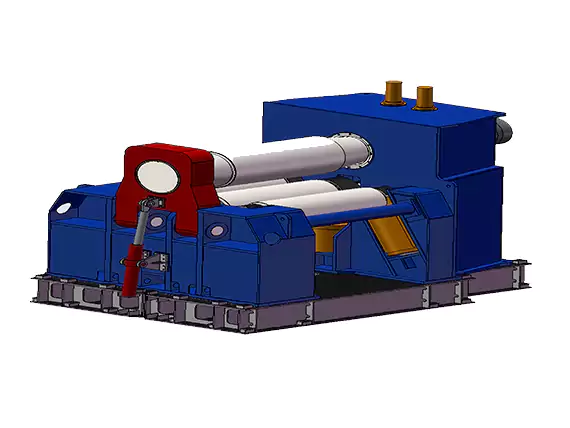

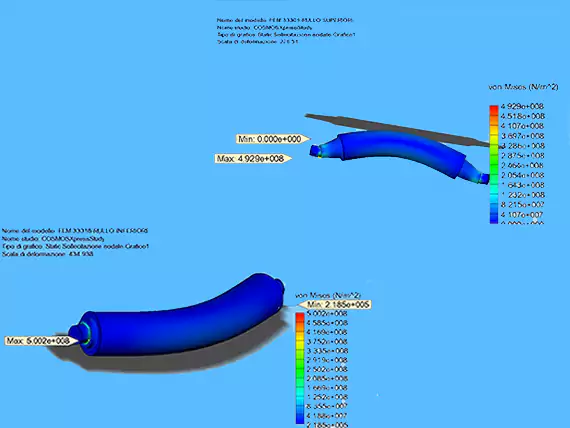

Le nostre macchine sono costruite con un telaio ad alta resistenza progettato tramite Analisi agli Elementi Finiti (FEA) per garantire la massima rigidità e precisione. Tutti i componenti principali sono sottoposti trattamento termico per aumentare la durata e la stabilità a lungo termine.

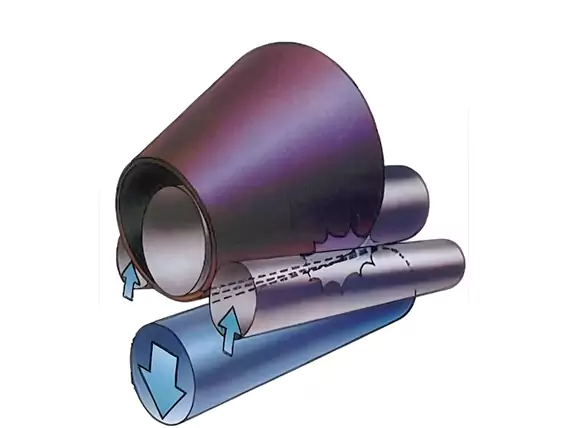

Dotato di un impianto dedicato Sistema di rotolamento a cono, permettendo alla macchina di formare facilmente forme coniche con grande precisione ed efficienza.

Distribuendo il carico uniformemente su più ingranaggi, la disposizione planetaria fornisce una coppia forte e costante ai rulli con poca perdita di energia, a differenza dei tradizionali sistemi di trasmissione pesanti che sprecano energia attraverso perdite meccaniche a più stadi.

Un motore idraulico separato e un cambio planetario, collegati direttamente sullo stesso asse, alimentano ogni rullo. Una vita meccanica più lunga, una migliore precisione di piegatura e un funzionamento più fluido sono resi possibili da questo design, che riduce la perdita di coppia durante la trasmissione.

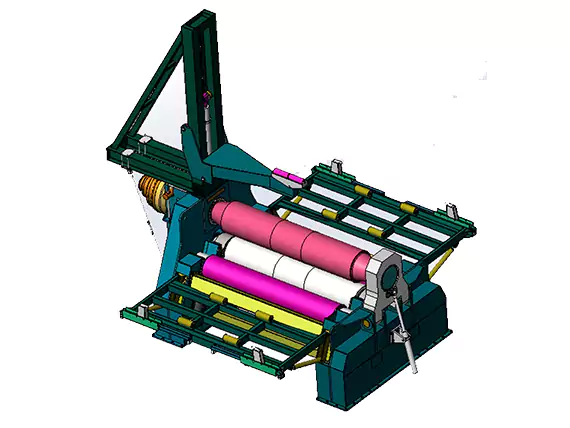

Per i cilindri di grande diametro, un Dispositivo di supporto superiore e inferiore è fornito per prevenire il collasso del materiale e garantire la rotondità durante il processo di laminazione.

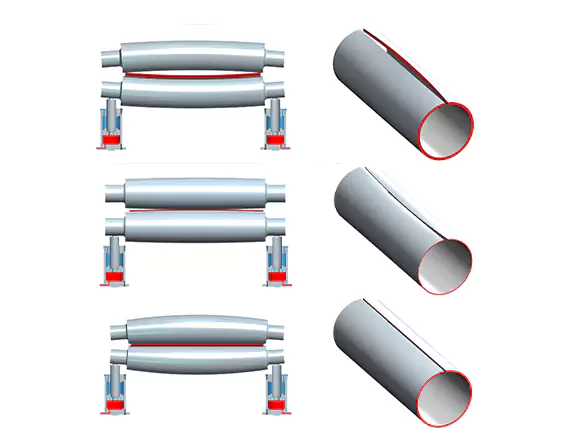

Durante il processo di flessione, la pressione applicata ai rulli può causare una leggera flessione al centro, portando a una curvatura irregolare o a zone piatte lungo la piastra di rivestimento. Per eliminare questo, le nostre macchine sono dotate di un Sistema di compensazione della coronazione progettato con precisione.

Ogni rullo è Lavorato a CNC con un profilo della corona calcolato Questo compensa la deviazione sotto carico. Quando si piegano piastre spesse o larghe, la corona garantisce che la pressione sia distribuita uniformemente su tutta la larghezza della piastra e mantenendo una forma cilindrica perfetta.

Tutti i ruoli sono forgiato solido e subire Indurimento per induzione per ottenere una durezza superficiale di 42–55 HRC, migliorando significativamente la resistenza all'usura e prolungando la vita operativa. Inoltre, i tiri ricevono un trattamento speciale della superficie per una durezza superiore e prestazioni di rotolamento fluido, la lavorazione CNC con un Corona ottimizzata, e induzione indurita fino a 54 HRC per una resistenza superiore e una maggiore durabilità superficiale. Opzionale Rulli lucidati sono disponibili per esigenze di alta qualità.
