Pressa piegatrice ad azione ascendente
Il freno a pressione a effetto ascendente JS Ragos funziona con la trave inferiore (letto) che si muove verso l'alto verso una trave superiore fissa. Questo design è meno comune ma offre comunque benefici unici per alcune applicazioni. Combinato con una velocità di ciclo elevata fino a 55 colpi al minuto, offre sia precisione che alta produttività. Caratteristiche principali: 1. Progettazione compatta Poiché la trave superiore rimane fissa, la struttura può essere più compatta. Spesso utilizzato per freni a pressione più piccoli o applicazioni specifiche di nicchia. 2. Configurazione Pratica per l'Operatore Il pezzo può rimanere sostenuto mentre la trave inferiore si muove verso l'alto. Più facile per maneggiare parti leggere o più corte. 3. Idraulica semplificata Tipicamente utilizza un unico movimento idraulico verso l'alto. oPuò ridurre la complessità in alcuni progetti di macchine. 4. Costo iniziale inferiore I sistemi a azione up-action possono essere meno costosi da costruire in intervalli di tonnellaggio più piccoli. Attraente per operazioni di lamiera di livello base.
-
Modello MG-1003
-
Pressione nominale 100Ton
-
Lunghezza di piegatura Lunghezza di piegatura

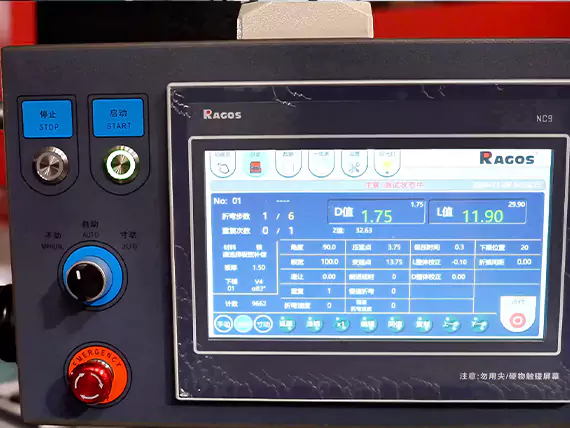

Controllore
JS Sistemi di controllo CNC auto-sviluppati RAGOS
Progettato per semplicità, affidabilità e facilità d'uso – anche per operatori con poca o nessuna esperienza.
Interfaccia intuitiva e versatile
Il sistema dispone di un pannello di controllo multimodale e intuitivo che minimizza i tempi di apprendimento e consente una rapida configurazione delle operazioni. Il suo design semplice garantisce anche gli operatori inesperti c
JS Sistemi di controllo CNC auto-sviluppati RAGOS
Progettato per semplicità, affidabilità e facilità d'uso – anche per operatori con poca o nessuna esperienza.
Interfaccia intuitiva e versatile
Il sistema dispone di un pannello di controllo multimodale e intuitivo che minimizza i tempi di apprendimento e consente una rapida configurazione delle operazioni. Il suo design semplice garantisce che anche operatori inesperti possano ottenere piegamenti fluidi e precisi.
piegatura fluida e precisa.
Richiedi un preventivo

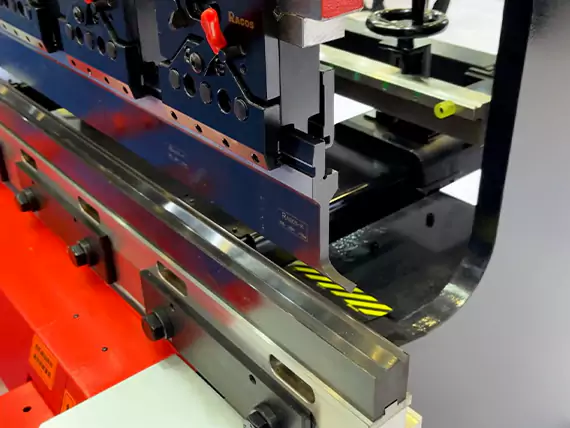

Portapunzoni tipo Amada Scrip
Bloccaggio senza attrezzi: Per bloccarla saldamente, basta inserire il punzone e girare la leva; Non serve nessuno strumento.
Risparmio di tempo: rispetto ai portautensili standard, i tempi di cambio degli utensili sono ridotti di oltre il 50%, riducendo notevolmente i tempi di installazione e la manodopera.
Clamp versatile:
Funziona sia con piastre di morsaggio anteriori che posteriori, consentendo flessibilità nel posizionamento dei punzoni per gestire interferenze o geometrie complesse delle parti.
Richiedi un preventivo
Scartamento di ritorno affidabile
Il sistema di retrogradazione in un freno a pressione a riazione è progettato per garantire una posizione accurata e ripetibile del pezzo durante la piegatura. Fornisce un allineamento preciso, riducendo i tempi di allestimento e migliorando la consistenza della piegatura.
- Alta Precisione– Controllati da CNC per un posizionamento affidabile e costante.
- Regolazione flessibile– Può essere programmato per muoversi lungo più assi, permettendo sequenze complesse di piegatura.
- Stabilità– Il design up-acting garantisce che il pezzo rimanga saldamente sostenuto sul tavolo, rendendo il posizionamento del backgauge più stabile.
Richiedi un preventivo
Specifiche tecniche
Per specifiche più dettagliate, non esitate a contattarci. Per specifiche più dettagliate, non esitate a contattarci. Per specifiche più dettagliate, non esitare a farlo contattaci!
| Modello | MG-1003 | MG-8025 | MG-6020 | MG-5016 | MG-3512 | |
| Pressione nominale | 100 tonnellate | 80 tonnellate | 60 tonnellate | 50 tonnellate | 35 tonnellate | |
| Lunghezza di piegatura | 3100mm | 2500mm | 2000mm | 1600mm | 1200mm | |
| Distanza tra le placche laterali | 2550mm | 2090mm | 1700mm | 1220mm | 1020mm | |
| Profondità della gola | 405mm | 405mm | 405mm | 405mm | 300mm | |
| Altezza iniziale | 390mm | 390mm | 390mm | 390mm | 390mm | |
| Infarto | 100mm | 100mm | 100mm | 100mm | 100mm | |
| Velocità di lavoro | Velocità elevata | 52mm/s | 52mm/s | 52mm/s | 52mm/s | 52mm/s |
| Velocità di flessione | 10mm/s | 10mm/s | 10mm/s | 10mm/s | 10mm/s | |
| Velocità di ritorno | 46mm/s | 46mm/s | 46mm/s | 46mm/s | 46mm/s | |
| Dimensione | Lunghezza | 3130mm | 2650mm | 2180mm | 1680mm | 1465mm |
| Larghezza | 1450mm | 1350mm | 1350mm | 1350mm | 1200mm | |
| Altezza | 2480mm | 2320mm | 2160mm | 2160mm | 1960mm | |
| Alimentazione del motore principale | 7,5KW | 7,5KW | 5,5KW | 4.0KW | 3.0KW | |
| Numero di bombole dell'olio | 3pc | 3pc | 3pc | 1% | 1% | |
| Capacità dei serbatoi di petrolio | 72L | 55L | 45L | 40L | 33L | |
| Peso | 6600kg | 4300kg | 3500kg | 2800kg | 2200kg | |
Soluzioni di aggiornamento
Se hai bisogno di acquistare accessori o servizi separati per rinnovare la macchina, puoi saperne di più tramite il link qui sotto.
Sistema di controllo CNC
Modifica del calibro posteriore
Opzioni di sicurezza (NR 12)
Sistema di bombatura
Sistema di bloccaggio degli utensili
Inseguitore di flessione
Sistema DSVP ibrido
Software di piegatura off-line
Dispositivo di misurazione dell'angolo
